4.8 Schmitt Gates
Example 4.8

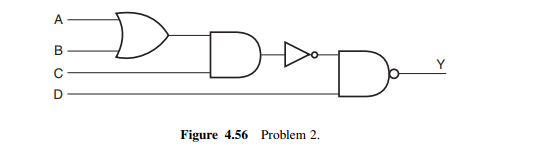

1. Buatlah Tabel kebenaran dari rangkaian berikut
Jawab
Problem 4.8
1. Apa yang terjadi jika Nilai Output AND gate U1 pada rangakaian di bawah ini berlogika 1
JawabMaka Output dari rangkaian akan bernilai 0. NOR akan bernilai 0 jika salah satu inputnya berlogika 1

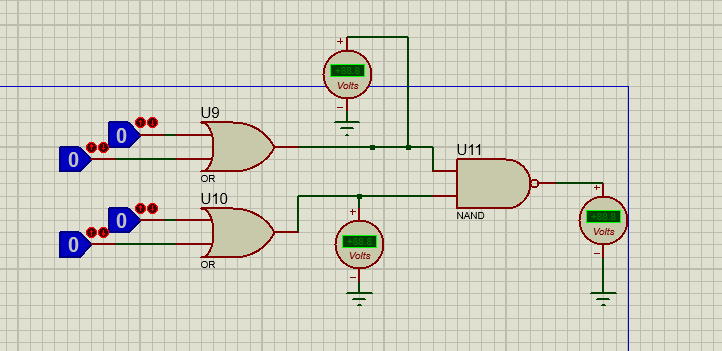

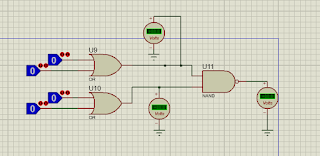

2. Apa yang terjadi jika Nilai Output semua OR gate pada rangakaian di bawah ini berlogika 1
Jawab
Maka output dari rangkaian akan bernilai 0 karena NAND akan berlogika 1 jika hanya maksimal satu input bernilai 1
5.4 ECL
Example 5.4
1. Buatlah tabel kebenaran dari
Jawab:
2. Apa yang akan terjadi bila salah satu input dari gambar dibawah ini dihubungkan ke tegangan -0.9V?
Jawab:
Gerbang NOR akan berlogika 0, dan gerbang OR akan berlogika 1
Problem 5.4
1. Buatlah diagram karakteristik input/output ECL!
Jawab:
2. Buatlah rangkaian sederhana gerbang OR/NOR!
Jawab:
5.14 Other Aplication
Example 5.14
Example 5.14
1. Pada Logic Family apa yang dimaksud dengan fan-out?
Answer:
Merupakan data untuk menentukan berapa banyak rangkaian yang dapat dijalankan oleh IC
1. Kenapat tidak direkomendasikan untuk membiarkan pin pada keadaan logic inputs floating?
Problem 10.9
1. Gambarkan grafik penundaan propagasi pada komponen 74ALS109A!
Jawab:
2. Pada gambar berikut, saat kedua input berlogika 1, bagaimana outputnya?
Jawab:
Kedua output berlogika 0
