Aplikasi Gerbang Logika


Tujuan[kembali]

1. Memahami aplikasi gerbang logika

2. Membuat sebuah rangkaian gerbang logika


Alat dan Bahan[kembali]

Alat

1. Voltmeter

Alat yang digunakan untuk mengukur tegangan listrik pada rangkaian.


2. Power Supply

Alat listrik yang dapat menyediakan energi listrik untuk perangkat listrik.


Bahan

1. Transistor 2N4427

2N4427 RF Power Transistor COM23 | Faranux Electronics

 2N4427 Datasheet | STMicroelectronics - Datasheetspdf.com

2. Kapasitor A700D107M006ATE018

  • Operating Temperature Range • -55°C to +125°C
  • Non-Operating Temperature Range • -55°C to 125°C
  • Capacitance and Tolerance • 22µF to 470µF • ±20% Tolerance
  • Voltage Ratings • 2 - 10 VDC Rated Voltage




3. Resistor



Setiap warna memiliki nilai yang berbeda.
  • Untuk resistor 4 gelang warna, warna 1, 2, dan 3 dituliskan langsung nilainya. Warna 4 adalah toleransi.
  • Untuk resistor 5 gelang warna, warna 1, 2, 3, dan 4 dituliskan langsung nilainya. Warna 5 adalah toleransi.

4. LED










5. NOR



Dasar Teori[kembali]

Inverter
Inverter atau pembalik(NOT) adalah suatu gerbang yang bertujuan untuk

menghasilkan logika output kebalikan dari logika input. Adapun simbol dan tabel
kebenaran gerbang Inverter seperti gambar 4.1




OR adalah suatu gerbang yang bertujuan untuk menghasilkan logika output
berlogika 0 apabila semua inputnya berlogika 0 dan sebaliknya output berlogika 1
apabila salah satu, sebagian atau semua inputnya berlogika 1. Adapun simbol
beberapa tipe gerbang OR seperti gambar 4.5


AND adalah suatu gerbang yang bertujuan untuk menghasilkan logika
output berlogika 0 apabila salah satu, sebagian atau semua inputnya berlogika 0 dan
sebaliknya output berlogika 1 apabila semua inputnya berlogika 1. Adapun simbol
beberapa tipe gerbang AND seperti gambar 4.7


NOR adalah suatu gerbang yang bertujuan untuk menghasilkan logika
output berlogika 0 apabila salah satu, sebagian atau semua inputnya berlogika 1 dan
sebaliknya output berlogika 1 apabila semua inputnya berlogika 0. Adapun simbol
beberapa tipe gerbang OR seperti gambar 4.9.


NAND akan menghasilkan output berlogika 0 apabila semua inputnya
berlogika 1 dan sebaliknya output berlogika 1 apabila salah satu, sebagian atau
semua inputnya berlogika 0. Adapun simbol beberapa tipe gerbang NAND seperti
gambar 4.11


XOR akan menghasilkan output berlogika 0 apabila kedua inputnya
berlogika 1 atau 0 dan sebaliknya output berlogika 1 apabila kedua inputnya saling
berlogika berlawanan. Adapun simbol beberapa tipe gerbang XOR seperti gambar
4.13.



XNOR akan menghasilkan output berlogika 0 apabila kedua inputnya saling
berlogika berlawanan dan sebaliknya output berlogika 1 apabila kedua inputnya
berlogika 1 atau 0. Adapun simbol gerbang XNOR seperti gambar 4.15.











Percobaan[kembali]

1. Prosedur Percobaan

  • Siapkan bahan bahan dan alat yang diperlukan
  • Cek fungsionalitas dari masing masing alat dan bahan
  • Cek datasheet dari masing masing alat dan bahan
  • Rangkailah rangkaian diatas
  • Sambunglah rangkaian dengan catu daya
  • Cek apakah rangkaian sudah berjalan dengan baik atau belum dengan multimeter

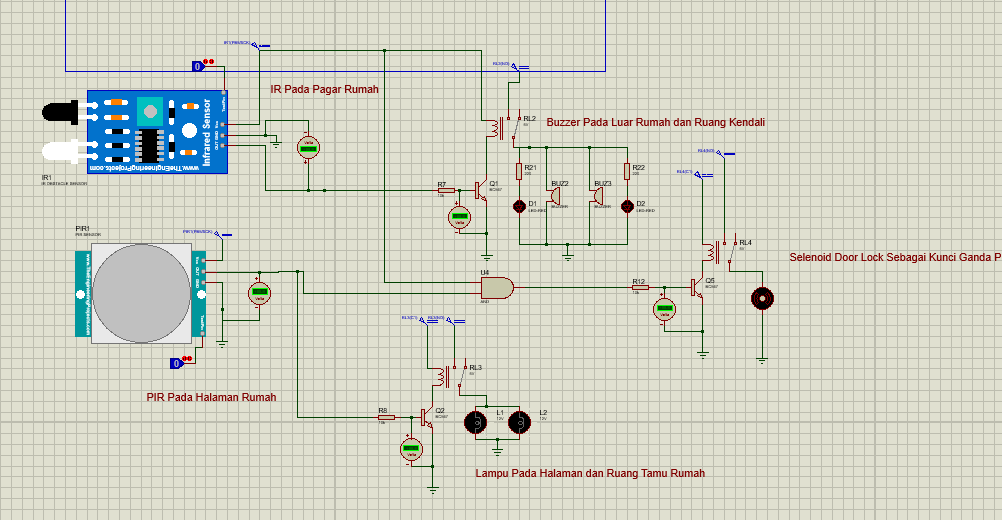

2. Rangkaian




3. Video





4. Download File

[HTML]

[Rangkaian1]

[Video]

[Datasheet 2N4427]

[Datasheet Resistor]

Library IR
