1. Memahami apa saja ic yang ekuivalen
2. Memahami pengaplikasian tentang ic digital
Alat dan Bahan
Alat
1. Voltmeter
Voltmeter adalah sebuah alat ukur yang biasa digunakan untuk mengukur besar tegangan listrik yang ada dalam sebuah rangkaian listrik.
2.Ampermeter
Amperemeter adalah salah satu alat ukur yang biasa digunakan untuk mengukur seberapa besar kuat arus listrik yang terdapat pada sebuah rangkaian
3.Power supply
Power Supply atau dalam bahasa Indonesia disebut dengan Catu Daya adalah suatu alat listrik yang dapat menyediakan energi listrik untuk perangkat listrik ataupun elektronika lainnya.
Bahan

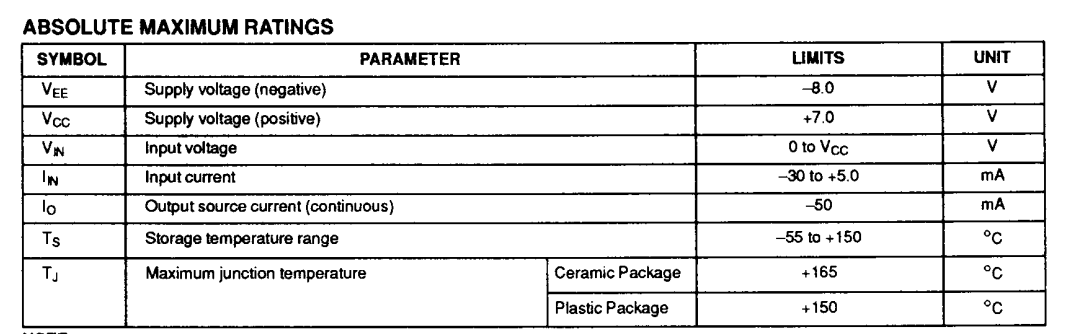

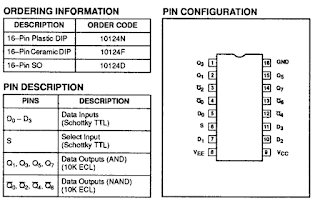

1. IC 10124
2. IC 10125

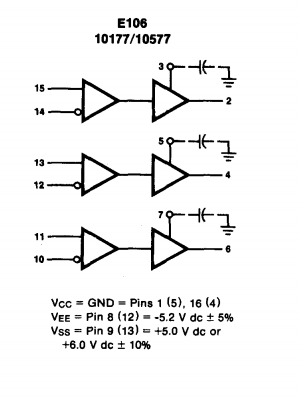

3. IC 10177
Dasar Teori
Pada tavel di bawah menunjukkan beberapa IC yang dapat digunakan sebagai translator pada aplikasi TTL-ECL, ECL-TTL, ECL-CMOS dan CMOS-ECL
Prosedur Percobaan
- Siapkan bahan bahan dan alat yang diperlukan
- Cek fungsionalitas dari masing masing alat dan bahan
- Cek datasheet dari masing masing alat dan bahan
- Rangkailah rangkaian seperti yang ada pada buku
- Sambunglah rangkaian dengan catu daya
- Cek apakah rangkaian sudah berjalan dengan baik atau belum dengan multimeter
Rangkaian
